1. A系列还是B系列
选用美标法兰时，大直径大于DN600，需要考虑选用大直径的法兰。
国标的一般按照规范HG/T 20623-2009选择。
ASME的按照ASME B16.47-2020选择。
经常遇到设计人员选择了大直径法兰型号，但是却没有标注上法兰按照A系列还是B系列， 造成买错法兰的情况，造成巨大的经济损失。
锻件贵，大锻件更贵。
那么为什么大直径的法兰需要分A系列或者B系列，为什么不 呢？
从规范的前言我们可以了解到：
美国 标准（ANSI）B16委员会，于1982年12月制定了26"到60"的法兰，法兰尺寸基于制造商标准化协会标准实践的MSS SP 44《钢制管道法兰》。
后续B16.47更新中包含了API 605《大直径碳钢法兰》的法兰尺寸。
用于Class150和300，以及NPS36或者更小的尺寸，API 605和MSS SP-44的法兰不兼容,完全无法配对。

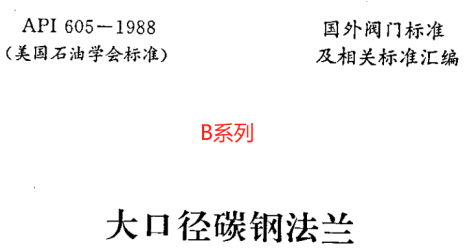

为了方便区分，MSS SP-44法兰被指定为A系列。API 605法兰被指定为B系列。
2. A系列和B系列的不同
A系列和B系列有啥不一样呢？
一般来说，在相同尺寸和压力等级下，ASME B16 47 A系列法兰比B系列法兰更厚、更重、更强。
所以商业角度来看，A系列法兰一般比B系列法兰更贵。

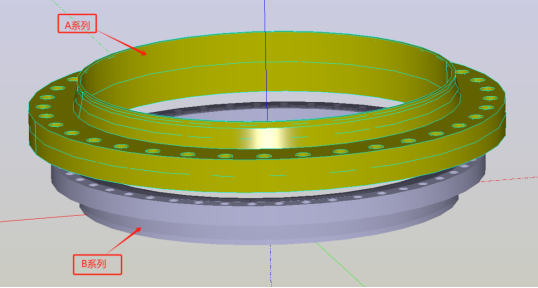

从下图，相同压力等级和公称直径，可以直观的感受到，A系列的更雄壮热情，B系列的更精致小巧。
B系列法兰比 A系列法兰需要更多但更小的紧固件（螺栓和螺母），并且螺栓中心圆直径比 A 系列法兰更小。
A系列和B系列都定义了突面(RF) 对焊法兰和法兰盖，但只有A系列有从Class300到Class900的环连接面 (RJ) 法兰。
A系列所配的接管和B系列所配的接管尺寸完全不同。如DN650-Class150的A系列接管外径为660.4，B系列为661.9。
更值得注意的是A系列的法兰焊端外径（接管外径）与压力等级无关，B系列的法兰焊端外径各个压力等级不一样。
比如对于DN800的B系列法兰，Class150的外径为814.3， Class300的外径819.2，Class600/900的外径为812.8。
对于DN1500的，Class150的接管为1527，Class300的接管外径为1557.3，相差30mm。以前遇到过查标准看差行的朋友，把这个DN的外径搞错了，导致配对接管报废的。
3. 如何选择？
一般业主会给出需要A系列或者B系列的法兰要求，按照业主或者合同约定即可。
由于A系列冗余大，管道尺寸 ，多了个RJ密封面，对于一般大多数管道用户或设计人员可能会为新管道或设备选择A系列法兰。
一般情况下B系列价格实惠，结构紧凑，或者以前的装置用了API 605，进行翻新或者更换，亦或者设备本身的法兰或者人孔，用B系列能够节省建造费用。
当然B系列不是所有情况下都会比A系列更便宜，比如对于Class300，大于DN950的，B系列法兰比A系列更重。
当然也不是所有高压力等级的比低压力等级更重。比如A系列DN950，Class150重量为326.9kg，Class300为315.6kg。
当然也不是所有大直径的比小直径的更重，比如A系列的Class300的DN900为578.9kg，DN950为315.6kg。Class150，B系列的DN650为54.5kg，DN600的WN管法兰重量为121.7kg。
